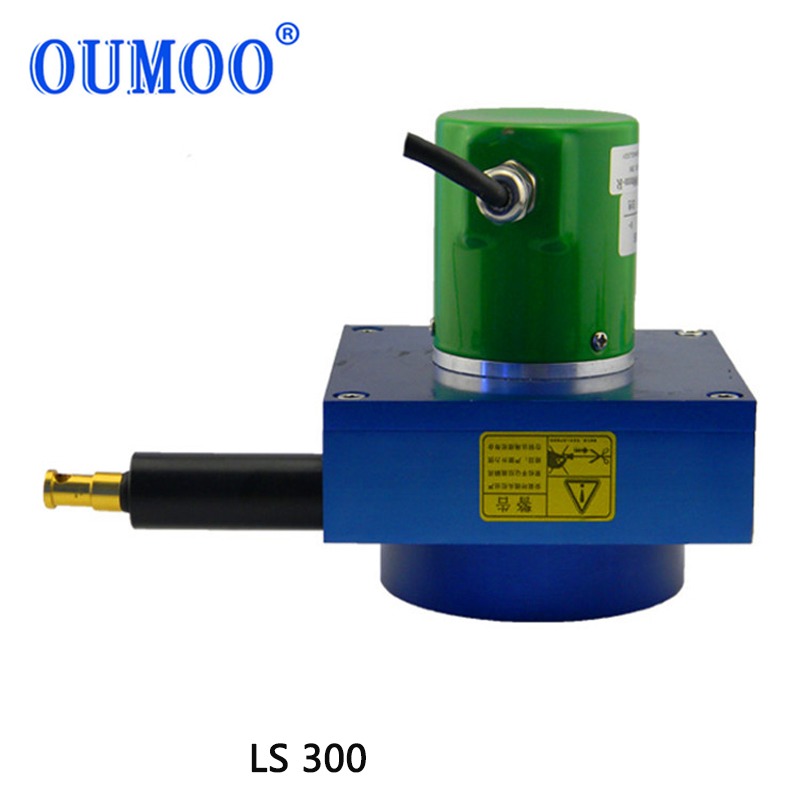

拉绳位移传感器的工作原理

拉绳位移传感器（又称拉线编码器或拉绳式位移传感器）是一种将线性位移转换为电信号的装置，通过柔性拉绳的伸缩来测量物体的移动距离。其工作原理如下：

1. 核心组成部件

拉绳：高强度的柔性钢丝绳，缠绕在内部卷簧机构上，末端固定于被测物体。

弹簧回缩机构：提供恒定的回缩力，确保拉绳在释放后能自动收回。

旋转编码器/电位器：将拉绳的线性运动转换为旋转运动，进而输出电信号（数字或模拟）。

精密轴承/滑轮：保证拉绳顺滑伸缩，减少摩擦误差。

2. 工作原理

位移传递：

当被测物体移动时，拉绳被拉出或回缩，带动内部的旋转编码器（如光电编码器、磁编码器）或电位器的轴转动。

信号转换：

旋转编码器：通过光电或磁感应原理，将旋转角度转换为脉冲信号（数字信号），再通过计数器计算位移。

电位器：通过电阻变化输出模拟电压/电流信号，位移与电阻值成比例。

自动回缩：

内置卷簧在拉绳释放时蓄力，当外力消失时自动收回拉绳，保持张力恒定。

3. 输出信号类型

数字信号：如SSI、RS485、脉冲信号（A/B相），抗干扰强，适合长距离传输。

模拟信号：如4-20mA、0-10V，需后续AD转换。

4. 关键特点

量程大：通常从几厘米到几十米（远超LVDT等传感器）。

安装灵活：适合空间受限或需要横向测量的场景。

精度与误差：

精度可达±0.05% FS（满量程），但需考虑拉绳摆动、温度影响的非线性误差。

长期使用可能因机械磨损导致精度下降。

5. 典型应用场景

工程机械（起重机臂长监测）

自动化生产线（物料定位）

桥梁/建筑结构变形监测

仓储物流（堆垛机位置控制）

6. 注意事项

环境适应性：防尘、防水（IP等级）需根据工况选择。

维护：定期清洁拉绳和滑轮，避免积尘卡滞。

安装对齐：拉绳方向需与被测物体运动方向一致，减少侧向力影响。

通过上述机制，拉绳位移传感器实现了高可靠性、大范围的线性位移测量，尤其在需要柔性安装的场景中优势显著
