KSML多圈电位器

KSML多圈电位器
产品详情

特点

●   小尺寸

●   有6、10、15、25、50、100圈可选

●   高分辨率，线性可以到0. 1%

●   最小使用寿命1500万圈

   ●   应用于叉车，智能座椅


标准电阻

5k 10k

总阻误差

20%




独立线性

KSML6

2%

KSML10

0.5%

KSML15

0.5%

KSML25

0.25%

KSML50

0.25%

KSML100

0.25%




电气转角

KSML6

2160°

KSML10

3600°

KSML15

5400°

KSML25

9000°

KSML50

18000°

KSML100

36000°




重复性

KSML6

3.6°

KSML10

3.24°

KSML15

3.24°

KSML25

3.32°

KSML50

3.46°

KSML100

3.46°

分压器温度系数

50ppm/℃

建议电刷电流

最大1uA

最大允许电流

5mA





额定功率40°C

KSML6

0.5W

KSML10

0.25W

KSML15

0.25W

KSML25

0.25W

KSML50

0.25W

KSML100

0.25W




机械范围

KSML6

7圈

KSML10

11圈

KSML15

16圈

KSML25

26圈

KSML50

51圈

KSML100

101圈

速度范围

max. 1800°/s

工作温度

-40--- 125℃

储存温度

-40--- 125℃

最小机械寿命

15 Mio.   圈

防护等级

IP65

绝缘电阻500    (VDC, 1bar, 2s)

1Gohm

绝缘强度 (VAC, 50Hz, 1min, 1bar)

1KV

震动

(Amax = 0.75mm, f = 30 …2000 Hz)

10g

冲击

30g

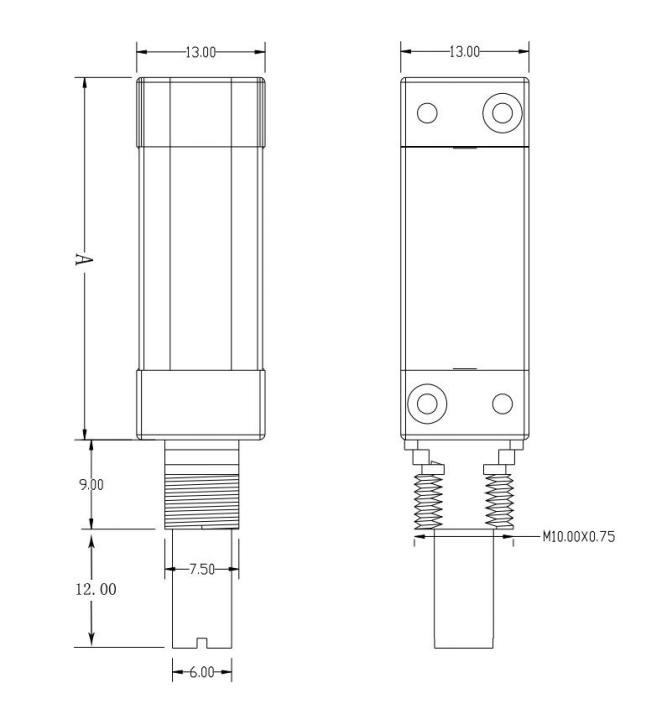

尺寸图


<td width="103" valign

型号

KSML6

KSML10

KSML15

KSML25

KSML50

KSML100

尺寸A

39

43
