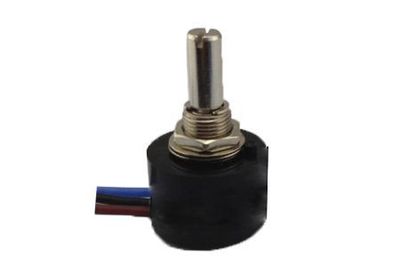

WDD-D22-L 角度传感器

WDD-D22-L 角度传感器
产品详情

WDD-D22-L 角度传感器

一、参数表：

产品型号：WDD-D22-L角度位移传感器（带引线）

电气参数 ：

阻值范围

1KΩ-10KΩ

阻值误差

±10%

残留阻抗

<3Ω

阻值变化规律

B(JIS直线 JIS LINEAR)

线性精度

±0.5%

额定功率

0.5W(70℃)0W(120℃)

接触电阻变化

<2%Rn

耐电压

1000V 1minute

有效电气行程

200°   240°   300°   340°

绝缘电阻

10M

分辨率

**

工作电压

200VDC

环境参数：

存储温度

-60℃～+125℃

使用温度

-60℃～+125℃

温度系数

500ppm/℃

电气耐久性

70℃ 1，000h     ΔR/R≤±10%

旋转寿命

1，000，000次   ΔR/R≤±7%

IP防护等级

IP30

耐焊接热

(350℃ 3S)ΔR/R≤±2%

热循环

(-25℃、+85℃ 30min/each、5 cycles) ΔR/R≤±10%

振动

10-55Hz, 1.5mm 振幅   3 方向   ΔR/R≤±5%

机械参数：

尺寸

见附图

机械行程

220°   320°   360°

旋转力矩

25～35gf·cm

止挡力矩

……

锁紧力矩

15Kgf·cm

轴跳动

0.15mm

轴端间隙

(出轴长度shaft length 30 mm)0.15mm

径向间隙

0.15mm

轴的推力

125 N (12.75 kg ) min.

轴的拉力

125 N (12.75 kg ) min.

标记

……

配件

平瓦、锁紧垫片、螺母

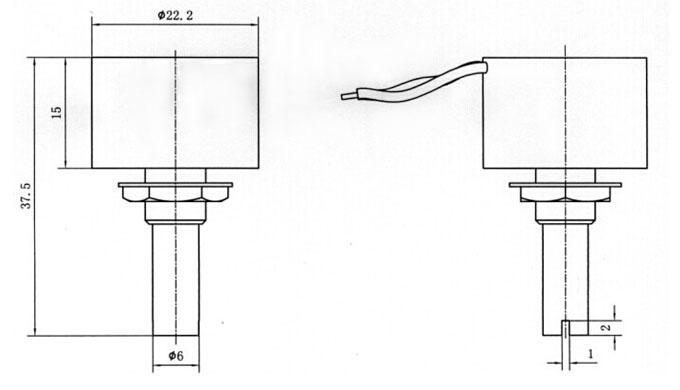

二、产品尺寸图：
