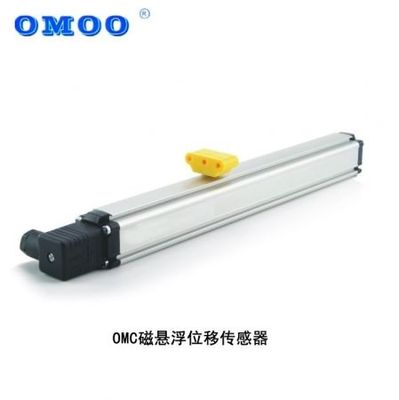

OMC系列磁致伸缩位移传感器
OMC系列模拟电压输出
磁悬浮(Absopos)的运作原理是通过分析二个磁场互相感应的反馈信号而达致.一磁场是利用一个永久磁铁在传感器外壳上
运行.二磁场是由脉冲产生器 产生.当两个磁场互相感应,一个绝*值的位置信号便会以超声波速度反馈.精密电路系统便会对
超生波的波形进行分析,继而输出一个分辨率的位置信号.这个绝*值测量方法保证了传感器可以在系统通电后马上提
供位置信号,让机台可以实时进入生产状态.
OMC系列磁悬浮位移传感器是采用非接触式磁悬浮测量技术.此技术能提供精准,直接和绝*值的位移输出.非接触式设计不但方
便安装,而且能消除所有工作磨损而带来的误差.
铝成型外壳符合IP67标准(需要配合正确的接头),保证能工作于苛刻和尘埃污染的环境.固定夹片提供灵活和简易的安装方式,
适合一般机械使用.
标准规格
订货编号 | 1 8 0 |
输出 | 0-10Vdc, 10-0Vdc 双输出,低负载电阻5kΩ |
测量数据 | 直 线 位 移 |
分辩率 | (取决于控制器A/D与电源纹波) |
供应电源 | +24Vdc (20.4-28.8Vdc) |
输入保护 | 极性保护至 -30Vdc, 过压保护至36Vdc |
用电量 | 50-140mA(按量程而定) |
绝缘强度 | 500Vdc(DC地端对机器接地端) |
重复精度 | 满量程的 < ± 0.005% |
非线性度 | 满量程的 < ±0.01% (最大 ± 90 ｕm) |
更新时间 | 0.5ms 1200mm以内 / 1.0ms 2400mm 以内 |
| 2.0ms 4800mm以内 / 5.0ms 7600mm 以内 |
工作温度 | -40至75℃, 湿度90%,不能结露 |
防护级数 | IP65 / IP67(当正确连接上插头时) |
震荡指标 | 15 g / 10-2000 Ηz / IEC标准 68 -2 -6 |
冲击指标 | 100g (单一冲击) / IEC标准68 - 2 - 27 (耐久性) |
EMC测试 | 放射 E N6 1000 - 6 - 3,抗扰 E N6 1000 - 6 - 2 |
| E N6 1000 - 4 - 2 / 3 / 4 / 6
|
