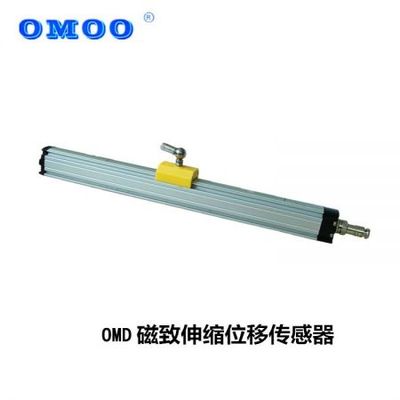

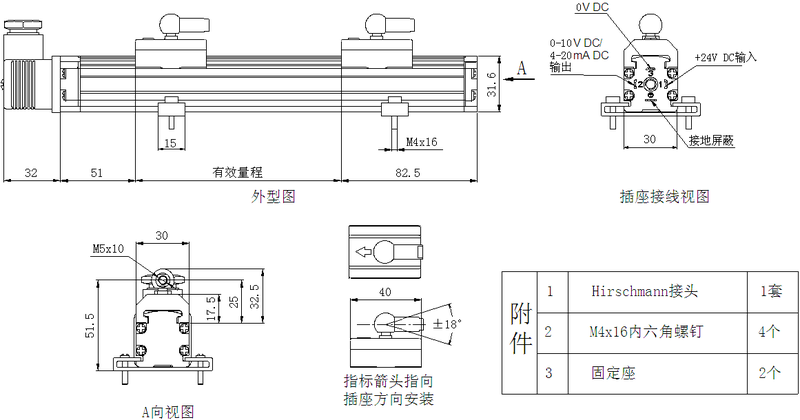

OMD系列滑块式磁致伸缩位移传感器
应用行业：
l注塑机l吹瓶机l压铸机l橡胶成型机l压砖机l标志制作机器l油漆喷雾器l金属与木工机械l汽车与行走机械
磁致伸缩位移传感器优势：
l直接替代电阻式电位器，而无需机械修改。
l开放式导轨型外壳设计能减少因安装失误而损坏传感器。
l铝成型外壳能配合两种形式的永久磁铁滑块进行非接触式测量。
l磁致伸缩位移传感器采用非接触式超声波测量技术，能提供线性和绝*值位置测量。
lOMD系列磁致伸缩位移传感器是采用非接触式磁致伸缩测量技术。 此技术能提供精準、 直接和绝*值的位移输出。 非接触式设计
不但方便安装，而且能消除所有工作磨损而带来的误差。铝成型外壳符合IP65标準，保證能工作於苛刻和高尘埃污染的环境。 固定夹
片提供灵活和简易的安装方式，适合一般机械使用。OMD系列磁悬浮式磁致伸缩位移传感器是要求严格的工业环境中
理想选择。磁致伸缩（Absopos）的运作原理是通过分析两个磁场相的反馈信号而达致。 一磁场是利用一个磁铁在传感器外壳上
运行。二磁场是由脉冲产生器产生。当两个磁场互相感应，一个绝*值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波
的波形进行分析，继而输出一个分辨率的位置信号，让机台可以实时进入生产状态。 磁致伸缩位移传感器的优势磁致伸缩位移
传感器采用非接触式超声波测量技术。能提供线性和绝*值的位置测量。 直接取替电阻式电位器，而无须机械修改，开放式导轨
型外壳设计能减少因安装失误而损坏传感器。
选 项 及 说 明 | 类 别 |
MNFV | OMD系列磁致伸缩线性位移传感器 | 产品类别 |
| 1 | +24VDC（±10%） | 工作电压 | 电气性能部分 |
| 2 | +15VDC（±10%） |
| V_ _ _ _
(电压输出) | [1][2]输出形式 [3]磁环数量 [4]功能 01 = 0…10V 1 = 单磁环 0 = 正向（零点靠出线端） 05 = 0…5V 1 = 反向（零点靠铝材末端） | 输出方式 |
A_ _ _ _
(电流输出) | [1][2]输出形式 [3]磁环数量 [4]功能 42 = 4…20mA 1 = 单磁环 0 = 正向（零点靠出线端） 1 = 反向（零点靠铝材末端） |
S_ _ _ _
(SSI同步输出) | 1]数据长度 [2]输出格式 [3]系统分辨率 [4]方向 1 = 25Bit B = 二进制 1 = 5μm 5 = 20μm 0 = 正向（零点靠出线端） 2 = 24Bit G = 格雷码 2 = 10μm 6 = 2μm 1 = 反向（零点靠铝材末端） 3 = 26Bit 3 = 50μm 7 = 1μm 4 = 100μm |
| _ _ _ _ M
（公制单位：mm） | 测量范围：30～3000mm，也可根据客户特殊要求订做 | 测量量程 | 物理结构部分 |
| C | 直出电缆 | 出线方式 |
| S | Hirschmann插头（不带电缆线） |
|
| _ | 0～9（X=特殊长度，单位：米，默认3米） |
|
|
| _ | [T] = 磁性滑块
[F] = 悬浮滑块 | 滑块类型 |
标准规格 |
|
|
| 测量数据 | 直线位移 |
| 供应电源 | +24Vdc (20.4 - 28.8Vdc) |
| 输入保护 | 极性保护至-30Vdc, 过压保护至36Vdc |
| 用电量 | 50-140mA (按量程而定) |
| 绝缘强度 | 500Vdc (DC地端对机器接地端) |
| 输出 | 0-10Vdc, 10-0Vdc双输出, 低负载电阻5kΩ |
| 分辩率 | (取决於控制器A/D与电源纹波) |
| 重複精度 | 满量程的 < ±0.005% |
| 非线性度 | 满量程的 < ±0.01% (±90μm) |
| 工作温度 | -40至85℃ |
| 防护级数 | IP65(当正确连接上插头时) |
| 振盪指标 | 10-2000Hz / IEC标準68-2-6 |
| 冲击指标 | 100g (单一冲击) / IEC标準68-2-27 (耐久性) |
| 更新时间 | 0.5ms 1200mm以内 / 1.0ms2400mm以内/ 2.0ms 4800mm以内 |
标准规格测量数据 ：
直线位移 供应电源 +24Vdc (20.4 - 28.8Vdc) ，输入保护 极性保护至-30Vdc, 过压保护至36Vdc 用电量50-140mA (按量程而定)
绝缘强度500Vdc (DC地端对机器接地端) 输出0-10Vdc, 10-0Vdc双输出, 最低负载电阻5kΩ 分辩率 (取决於控制器A/D
与电源纹波) 重複精度 满量程的 < ±0.005% 非线性度 满量程的 < ±0.01% (大 ±90μm)，工作温度 -40至85℃ 防护级数IP65
(当正确连接上插头时) 振盪指标10-2000Hz / IEC标準68-2-6 冲击指标100g (单一冲击) / IEC标準68-2-27 (耐久性) 更新时间
0.5ms 1200mm以内 / 1.0ms2400mm以内 / 2.0ms 4800mm以内 。
