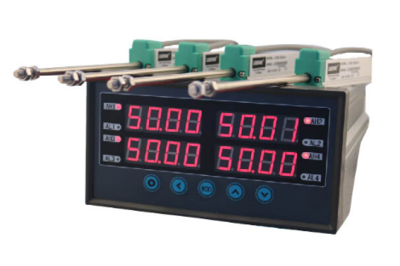

OM-SD多通道数字式仪表分为2通道、3通道、4通道三种类型。与各类模拟量输出的传感器、变送器配合，完成温度、压力、
流量、液位、成分及力和位移等物理量的测量、变换、显示、传送、记录和控制。
特别适合：
* 通道之间相互关连，需要加、减、比较等运算的应用
* 缩小测量控制仪表的尺寸
* 降低设备成本
主要特点：
4 1、误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度。
4 2、适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型。
4 3、仪表内置1个运算单元，其运算结果用于显示、通讯、变送、报警、打印。该运算单元通过设定对通道之间的测量值进
行以下任意1种运算：加、减（限2通道仪表）、计算平均值、
4、1 ~ 4点报警输出，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报。每个报警点可通过设定分
4 5、2通道仪表1 ~ 2路隔离变送输出，将测量、变换后的显示值或运算单元的结果以标准电流、电压形式输出供其它设备使用。
4 6、全透明、高速、高效的网络化通信接口，实现计算机与仪表间完全的数据传送和控制。控制权转移功能使计算机可 以直接控制仪表的报警输出和变送输出。读取一个测量数据的时间小于10ms。
7、提供测试软件，组态软件和应用软件技术支持
8、具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能
9、MN-SD系列仪表采用单片机嵌入式组合设计，硬件扩充性强，软件平台灵活，可以扩展开关量输入、定时、程序顺序控制等，不局限于标准功能。可按实际需要组合，以实现性能。
二、技术规格
2.1 基本技术规格
电源：220V AC供电的仪表：220V±10%，功耗小于6VA；（9 – 30）V DC供电的仪表：9V – 30V，功耗小于6VA
其它电源规格以随机说明书为准。
工作环境：0℃~50℃，湿度低于90%R.H， 宽温范围的仪表需在订货时注明。
显示范围：-1999~9999，小数点位置可设定
显示分辨力：1/10000
输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、远传压力表7种，其中：
电 压：1V~5V DC，0V~5V DC 可通过设定选择
电 流：4mA~20mA，0mA~10mA，0mA~20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53 可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明基本误差：小于±0.2%F.S
测量分辨力：1/60000，16位A/D转换器
测量控制周期：通道数×0.2秒、
2.2选配件技术规格报警输出
报警方式及报警输出方式通过设定选择。延时报警功能
— 继电器输出：触点容量220V AC，3A
— OC门输出（订货时注明）：电压小于30V，电流小于50mA
4* 变送输出
— 光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω
— 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
— 输出分辨力： 1/4000，误差小于±0.2% F.S
4* 通信接口光电隔离RS232、RS485标准，在订货时注明仪表地址0~99可设定
— 通信速率1200、2400、4800、9600、19200通过设定选择仪表收到计算机命令到发出相应数据的回答延迟：
以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms
配套测试软件，提供组态软件和应用软件技术支持
* 打印接口及打印单元
— 内置硬件时钟，停电不影响走时，自动调整闰年，大、小月
— 手动，手动 + 定时，手动 + 定时 + 报警三种打印方式通过设置选择
— 打印内容：时间（年、月、日、时、分），报警状态，测量值，工程量单位
打印单元为16列字符型微型打印机，供电方式与仪表相同，特殊的打印要求可在订货时注明
4* 外供电源
普通电源：用于给变送器供电，输出值与标称值的误差小 于±5%，负载能力大于60mA
精密电源：用于给压力、荷重等传感器供电，输出值与标称值的误差小于0.2%，负载能力大于40mA
24V DC，12V DC，5V DC或其它规格，需在订货时注明
三、选型表：
内 容 | 代 码 及 说 明 |
OM-SD | 2通道，双显示 |
外形尺寸 | A- | 160×80×125或80×160×125（W×H×L）限2-3通道 |
B- | 96×96×112（W×H×L）限2通道 |
C- | 96×48×112（W×H×L）限2通道 |
面板形式 | H | 横式全数字显示（绿色） |
S | 竖式全数字显示（绿色） |
F | 方型全数字显示（绿色） |
G | 竖式双数字+双光柱显示（限A型2通道仪表），1通道红色，2通道绿色 |
通道数 | 2 | 2通道仪表 |
3 | 3通道仪表（限A尺寸） |
顺序表示第1，2，3通道的输入信号
（其它输入信号，订货时说明） | E | E | E | 热电偶K、S、R、B、N、E、J、T |
R | R | R | 热电阻 Pt100、Cu100、Cu50、BA1、BA2、G53 |
I | I | I | 直流电流（4—20)mA,(0-10)mA或(0-20)mA |
V | V | V | 直流电压（0-5）V、（1-5）V |
M | M | M | mV信号（订货注明范围） |
W | W | W | 电位器 |
L | L | L | 远传压力表 |
报警点数量（注1） | T□ | T0：无报警，T1-T4:1-4点报警 |
变送输出（注2）
（下单时有几路输出写几路） | A0 | 无输出 |
A1 | 电流输出(4~20）mA、（0~10）mA或（0~20）mA |
A2 | 电压输出(0~5）V、（1~5）V |
A3 | 电压输出(0~10）V |
A4 | 其它输出 |
外供电源（注3） | B0 | 无外供电源 |
B1 | 外供 24V DC，误差小于±5%，60mA |
B2 | 外供 12V DC，误差小于±5%，60mA, |
B3 | 外供精密电压源 |
B4 | 外供精密电压源 |
B5 | 其它（订货需注明） |
通讯接口（注4） | S0 | 无通讯接口 |
S1 | RS-232接口 |
S2 | RS-485接口 |
仪表电源 | V0 | 100V AC~240V AC |
V1 | 10~36V DC |
打印功能（限A型仪表，带硬件时钟） | P | P表示带打印接口 |
P1 | 表示带一体化打印（需定制） |
非标准功能（注5） | N | N表示非标功能 |
Modbus通讯协议选项 | -M |
|
注1：2通道的仪表超过4点报警后，需改用OM-SDAL系列仪表，3通道的仪表超过2点报警后，需改用OM-SDAL系列仪表，C型仪表最多2点报警。<
